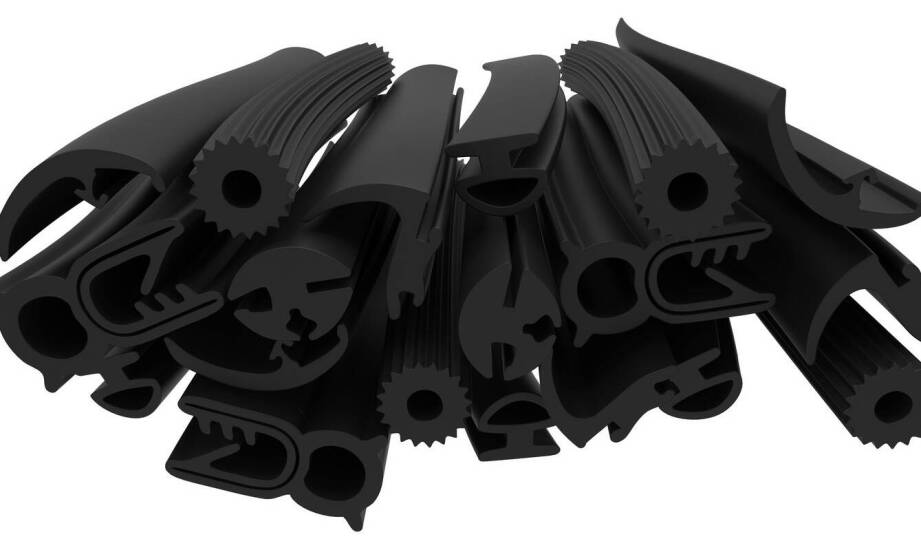

Od pomiaru do prototypu — jak powstaje uszczelka dla nietypowej aplikacji przemysłowej

W zakładach naprawczych lokomotyw lub u producentów taboru szynowego standardowa uszczelka z katalogu często nie spełnia wymagań. Dzieje się tak, gdy geometria gotowego detalu nie odpowiada zmodyfikowanemu zaworowi hamulcowemu albo uszczelnieniu drzwi po modernizacji pojazdu. Próba przeróbki katalogowego wzoru zwykle prowadzi do utraty szczelności lub szybszego zużycia, co w branży kolejowej jest niedopuszczalne.

Dane wejściowe niezbędne przed produkcją uszczelki

Przed uruchomieniem produkcji uszczelki na wymiar producent potrzebuje szczegółowych informacji o przekroju poprzecznym elementu. Rysunek techniczny musi zawierać wymiary wewnętrzne, zewnętrzne i grubość, z precyzyjnie określonymi tolerancjami, np. zgodnymi z normą ISO 3302-1. Dla wymiaru w zakresie 0–1,5 mm klasa tolerancji E1 to ±0,15 mm. Niezbędny jest także dobór materiału odpornego na warunki pracy – kauczuk NBR jest odporny na oleje mineralne i paliwa, EPDM na parę wodną i warunki atmosferyczne, a silikon zachowuje elastyczność w wysokich temperaturach. Środowisko pracy określa wymaganą odporność na chemikalia, zakres temperatur (np. od -40°C do +150°C) oraz ciśnienie robocze.

Istotny jest również sposób montażu. Uszczelka wciskana w rowek wymaga innego profilu niż klinowana lub przykręcana, ponieważ siły działające na element są zupełnie inne. Brak tych danych uniemożliwia symulację odkształcenia pod wpływem kompresji, co jest prostą drogą do powstania nieszczelności.

Od dokumentacji do prototypu i weryfikacji

Na podstawie rysunku lub fizycznego wzorca dobiera się odpowiednią technologię wykonania, np. wycinanie na ploterach CNC dla uszczelek płaskich lub wulkanizację w formach dla złożonych kształtów. Geometrię weryfikuje się przez skanowanie 3D wzorca, a następnie przeprowadza symulację odkształceń metodą elementów skończonych (FEM). Rozwiązania na zamówienie są niezbędne tam, gdzie katalogowy produkt nie wytrzymuje drgań lub obciążeń, np. w taborze szynowym. W takich przypadkach wykonanie elementu od podstaw jest znacznie skuteczniejsze niż próba adaptacji gotowego wzoru.

Prototyp pozwala przetestować zgodność wymiarową w tolerancji ISO, dopasowanie podczas montażu i zachowanie w kontakcie z medium roboczym. Najczęściej korekty dotyczą miejsc nadmiernego odkształcenia lub niewystarczającej kompresji, co może oznaczać na przykład zwiększenie grubości o 0,5 mm w strefie poddanej największemu ciśnieniu. Taki proces, choć wymaga czasu, zapobiega kosztownym błędom w produkcji seryjnej. Tego typu rozwiązania dla branży kolejowej produkuje radomska firma ARGIS, której wyroby spełniają normę odporności ogniowej EN 45545-2 i są objęte certyfikatem IRIS.

Proces tworzenia nietypowych uszczelnień technicznych pokazuje, że decyduje komplet danych: przekrój z tolerancjami, materiał dopasowany do środowiska i symulacja montażu. Sam szkic lub pojedynczy pomiar nie wystarczy, ponieważ pomija kluczowe odkształcenia i interakcje z innymi elementami. Zainwestowanie czasu w zebranie pełnej dokumentacji przekłada się bezpośrednio na niezawodność i bezpieczeństwo finalnej aplikacji. To minimalizuje liczbę poprawek prototypu i zapewnia trwałość uszczelnienia w docelowych warunkach przemysłowych.
